Documentez vos examens avec votre appareil photo
L’adaptateur HEINE SLR | SLM relie votre dermatoscope DELTA 30 UV, DELTA 30 PRO, DELTA 30 ou DELTA One à un appareil photo reflex (DSLR) ou hybride (DSLM), pour des images dermatoscopiques de haute qualité, constantes d’un examen à l’autre.
Une optique dédiée, fixée par aimant

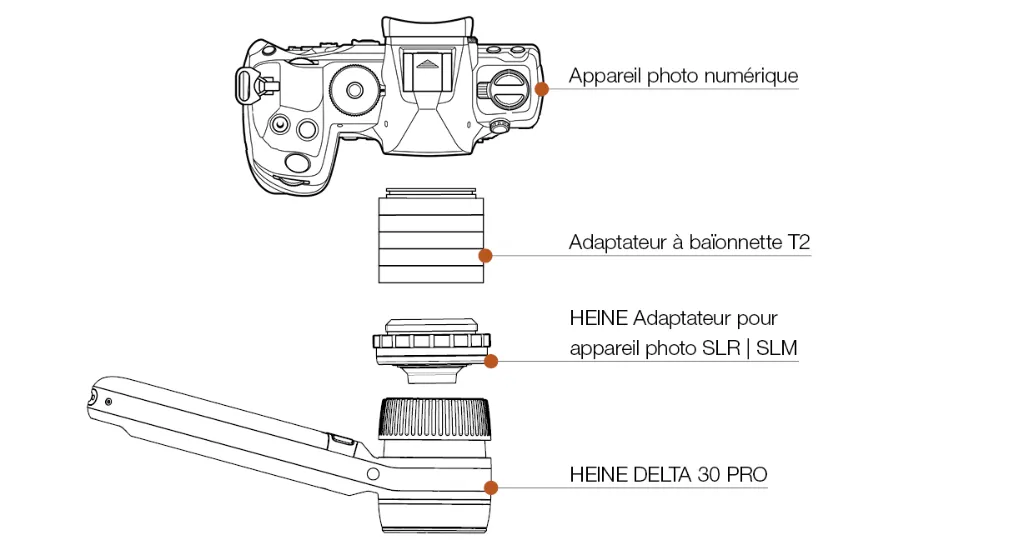

L’adaptateur se monte sur le boîtier par une bague à baïonnette T2, puis se pose à plat sur la bague de l’oculaire du dermatoscope, où il est maintenu par aimant. Vous faites la mise au point en tournant l’oculaire, et le grossissement numérique de l’appareil permet d’examiner les plus petites structures.
- Compatible avec les dermatoscopes HEINE DELTA 30 UV, DELTA 30 PRO, DELTA 30 et DELTA One
- Pour appareils reflex (DSLR) et hybrides (DSLM) Canon, Nikon et Sony, ou toute autre marque via une bague T2 (version Universelle)
- Ouverture et mise au point de l’adaptateur fixes, sans contacts électroniques : l’appareil se règle en mode manuel
- L’aimant ne porte pas l’ensemble : tenez toujours l’appareil d’une main et le dermatoscope de l’autre
Choisir la bonne monture
Choisissez la variante correspondant à la monture de votre appareil : l’adaptateur est livré avec la bague à baïonnette T2 adaptée. La version Universelle n’a qu’un raccord T2 : il vous faut alors une bague T2 pour votre boîtier (non fournie). Les bagues pour hybrides sont généralement plus longues que celles des reflex.
| Marque | Monture | Référence |
| Canon | Reflex EF / EF-S | K-000.34.141 |
| Canon | Hybride RF (EOS R) | K-000.34.142 |
| Canon | Hybride EF-M (EOS M) | K-000.34.143 |
| Nikon | Reflex F | K-000.34.144 |
| Nikon | Hybride Z | K-000.34.145 |
| Sony | Hybride E | K-000.34.146 |
| Universel | Raccord T2, bague non fournie | K-000.34.140 |
Mise en place en vidéo
Vissez l’adaptateur sur la bague T2, puis fixez l’ensemble sur le boîtier en alignant les repères rouges ou blancs jusqu’au déclic. Placez l’oculaire du dermatoscope en position centrale et posez l’adaptateur à plat sur sa bague : la liaison magnétique se fait d’elle-même. Allumez le dermatoscope à l’intensité maximale, puis faites la mise au point en tournant l’oculaire. Pour les séparer, inclinez légèrement le dermatoscope ou tirez-le.
Réglages conseillés de l’appareil
Pour des images comparables d’un examen à l’autre, HEINE recommande de travailler en mode manuel, dermatoscope réglé à l’intensité lumineuse maximale.
| Mode | Manuel |
| Sensibilité | ISO 400 à 800, valeur fixe |
| Temps de pose | 1/30 à 1/50 s |
| Balance des blancs | Manuelle, ou préréglage 5 000 à 6 000 K (« Soleil », « Flash ») avec le DELTA 30 ; avec le DELTA 30 PRO, selon la teinte colorSHIFT choisie |
| Mise au point | Zoom numérique maximal pour régler la netteté, puis zoom au choix |
| Format | APS-C / DX |
| Qualité | JPEG fin, ou le format le moins compressé |
En plein format, les bords de l’optique de l’adaptateur restent visibles et l’image perd en netteté en périphérie : la plupart des boîtiers plein format peuvent passer en recadrage APS-C / DX.

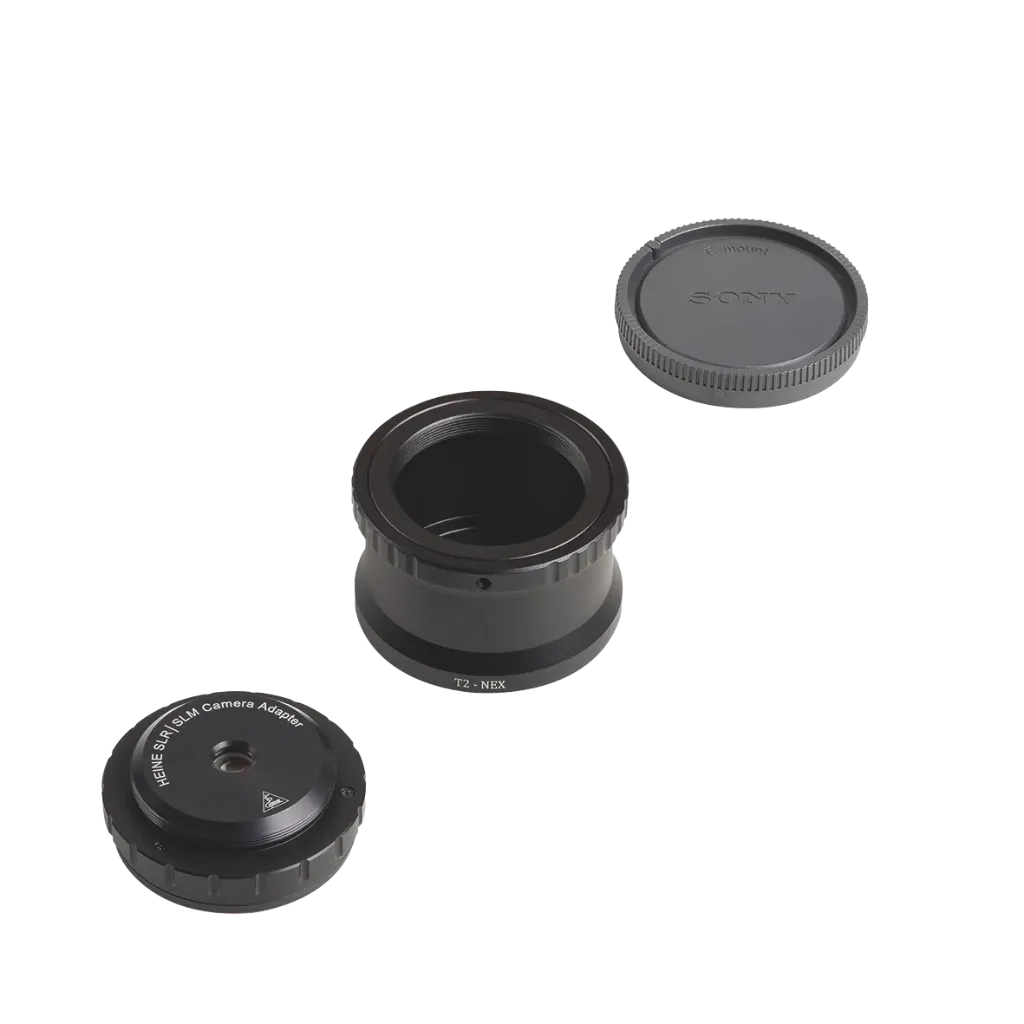

Dans la boîte
- Adaptateur HEINE SLR | SLM pour appareil photo
- Bague à baïonnette T2 correspondant à la monture choisie (sauf version Universelle)
En option : pour documenter aussi avec votre smartphone, l’adaptateur smartphone universel magnétique.
Appareil photo et dermatoscope non fournis.
Questions fréquentes
Les réponses aux questions que l’on nous pose le plus souvent sur l’adaptateur pour appareil photo SLR | SLM.
Avec les HEINE DELTA 30 UV, DELTA 30 PRO, DELTA 30 et DELTA One. Pour un DELTA 20, 20 Plus ou 20T, il existe des adaptateurs photo SLR dédiés ; pour le DELTA X, utilisez l’adaptateur smartphone dédié.
Celle qui correspond à la monture de votre boîtier : Canon EF / EF-S, RF ou EF-M, Nikon F ou Z, Sony E. La bague T2 adaptée est alors fournie. Pour une autre monture, ou si vous avez déjà une bague T2 pour votre appareil, choisissez la version Universelle.
Non, l’adaptateur se monte à la place de l’objectif. Pour alterner photos cliniques et dermatoscopiques sans démonter votre objectif, choisissez l’adaptateur SLR | SLM Flow.
Oui, mais les bords de l’optique de l’adaptateur apparaissent dans l’image et la netteté baisse en périphérie. La plupart des boîtiers plein format peuvent passer en recadrage APS-C / DX, le format recommandé par HEINE.
Un chiffon sec suffit. L’adaptateur n’entre pas en contact avec le patient : ni désinfection ni stérilisation ne sont nécessaires. Ne le vaporisez pas de liquide. Il ne demande aucun entretien particulier.
Un doute sur la monture de votre appareil ?
Nos spécialistes vous conseillent au 04 50 73 88 63 ou à infos@v-e-t.eu.
| Modèle | SONY - Monture E - NEX ou NIKON - Monture F ou NIKON - Monture Z ou CANON - Monture EF(S) - EOS ou CANON - Monture EF-M - EOS M ou CANON - Monture R(F) - EOS R ou Universel |
| Marque | Heine |
